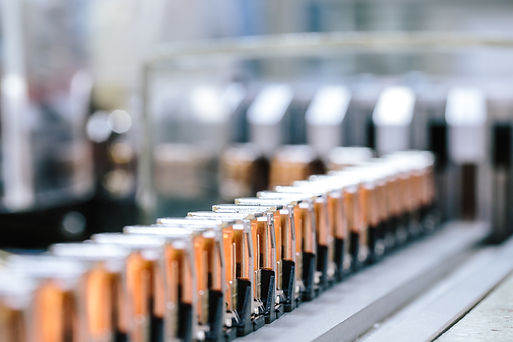

KAMMRELAIS®
Das Original. Neu gefertigt.
Das KAMMRELAIS® ist nicht nur ein normales Schaltbauelement – es ist ein Stück Ingenieurslegende. In den 1970er-Jahren von Siemens entwickelt, hat diese Relaisfamilie Generationen von Automatisierungsanlagen, Telekommunikationssystemen und messtechnischen Apparaten zuverlässig gesteuert und dient noch heute zum Beispiel in der Bahntechnik.
–– KAMMRELAIS® S ––
(V23054 / V23062)
Das KAMMRELAIS® S ist ein hochzuverlässiges Mehrzweck-Signalrelais mit starkem Magnetsystem und breitem Spannungsbereich. Es eignet sich für Signallasten und Ströme bis 5 A und überzeugt durch sein robustes Kontaktsystem, das auch unter wechselnden Umgebungsbedingungen präzise schaltet.
Technische Daten KAMMRELAIS® S (V23054 / V23062):
-
Kontaktnennstrom: 5 A (max.)
-
Kontaktschaltspannung: max. 250 VDC / 250 V AC
-
Kontaktmaterial: Silber (hauchvergoldet) oder Gold
-
Spulensystem: Monostabil DC
-
Betriebstemperaturbereich: −40 °C bis +70 °C
-
Schutzklasse: IP30 (staubgeschützt), IP67 (hermetisch versiegelt)
-
Anschlusstyp: Steckverbindung, Lötanschlüsse (versilbert/vergoldet)
-
Abmessungen (Steck-Typ Größe I): ca. 30 × 19 × 30 mm
-
Gewicht: ca. 25 g
-
Mechanische Lebensdauer: 10⁶ Schaltspiele
-
Materialkonformität: EU RoHS, REACH
-
Zubehör: Passende Fassungen und Haltebügel (siehe KAMMRELAIS Zubehör)
–– KAMMRELAIS® N –– (V23154 / V23162)
Die N-Variante ergänzt das Spektrum um eine besonders breite Auswahl an Kontaktanordnungen und -materialien. Sie ist die Wahl für Anwendungen, die eine exakte Anpassung an spezifische Schaltaufgaben erfordern – von der einfachen Wechselkontaktanordnung bis zur Doppelkontaktausführung mit Spezialmaterialien für enge Schalttoleranzen. Typische Einsatzgebietes sind: Mess- und Regelgeräte, Pressensteuerungen mit hohen Sicherheitsanforderungen (zwangsgeführte Federn), Telekommunikation.
Technische Daten KAMMRELAIS® N (V23154 / V23162):
-
Kontaktanordnung: bis zu 5 Wechsler (je nach Typ), Einfach- und Doppelkontakte
-
Kontaktnennstrom: 5 A (max.)
-
Max. Schaltspannung: 250 VDC / 250 V AC
-
Kontaktmaterial: AgHV Silber (hauchvergoldet) oder Gold
-
DC-Spule monostabil
-
Betriebstemperatur: −40 °C bis +70 °C
-
Schutzklasse: IP30 (staubgeschützt, V-Typen) oder IP67 (hermetisch versiegelt)
-
Größen: Größe I (V23154-C/M/N-Reihe) und Größe II (V23154-D/V23162-Reihe)
-
Anschluss: Steckverbindung + Schraubbefestigung oder Leiterplatte
-
Zubehör: Passende Fassungen und Haltebügel (siehe KAMMRELAIS® Zubehör
-
Materialkonformität: EU RoHS, Reach
–– KAMMRELAIS® P –– (V23003)
Bei der P-Variante handelt es sich um ein bistabiles Relais. Es kommt immer dann zur Anwendung, wenn Schaltzustände erhalten bleiben müssen und ist vorwiegend für den Impulsbetrieb gedacht.
Anwendungsbereiche:
-
Automatisierungstechnik und Steuerungsanlagen
-
Mess-, Steuer- und Regelgeräte (MSR)
-
Pressensteuerungen mit hohen Sicherheitsanforderungen
-
Telekommunikationsanlagen
-
Medizintechnik und Sicherheitssysteme
-
Instandhaltung und Ersatzteilversorgung für Bestandsanlagen
Technische Daten KAMMRELAIS P (V23003)
-
Kontaktnennstrom: 5 A (max.)
-
Kontaktschaltspannung: max. 250 V DC / 250 V AC
-
Kontaktmaterial: Silber (hauchvergoldet) oder Gold
-
Spulensystem: Bistabil DC
-
Betriebsspannungsbereich: 40 °C bis + 70 °C
-
Schutzklasse IP30 (staubgeschützt), IP67 (hermetisch versiegelt)
-
Anschlußtyp: Steckverbindung, Lötanschlüsse (versilbert / vergoldet)
-
Abmessungen (Steck-Typ-Größe I): ca. 30x19x30mm
-
Gewicht: ca. 25g
-
Mechanische Lebensdauer: 10^6 Schaltspiele
-
Materialkonformität: EU RoHS, REACH
–– Alle Artikelnummern
–– Ihr Weg zu uns
Sie kennen Ihre Anforderungen – wir kennen unsere Produkte. Wir beraten Sie gern zur richtigen Typenwahl, Konfiguration und Lieferbarkeit.
